El proyecto consistió en la validación de la zona de unión mediante soldadura de los soportes para la canaleta receptora de bolas solicitada por Minera Los Pelambres. Por razones de manufactura, los soportes debían fabricarse en dos partes, las cuales serían posteriormente soldadas. Por lo tanto, fue necesario verificar la factibilidad de dicha modificación desde el punto de vista mecánico.

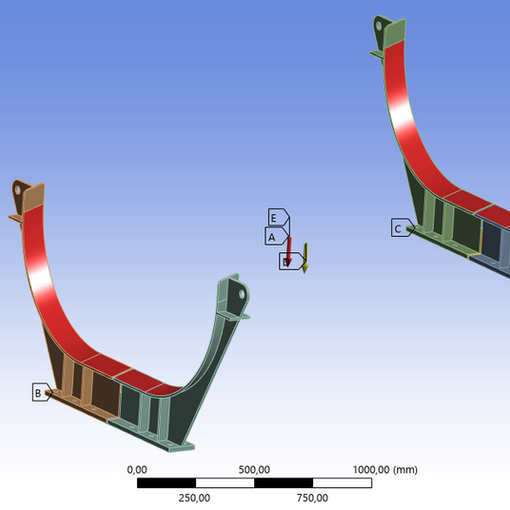

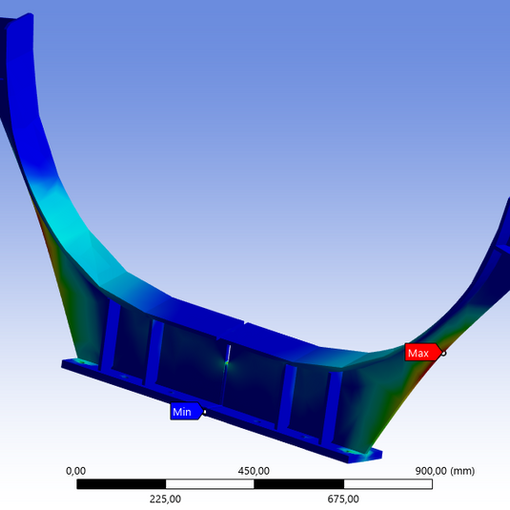

Se realizó un análisis FEM (Finite Element Method) mediante el software de simulación ANSYS, con el fin de evaluar los esfuerzos y deformaciones presentes en la zona de interés. Las cargas consideradas incluyeron el peso propio de los soportes, el peso de la canaleta y la carga de las bolas, según la información contenida en los planos de fabricación.

Se incorporó la geometría de la soldadura en el modelo de análisis, con el fin de examinar el comportamiento estructural en esta zona. Se calcularon los factores de seguridad y las deformaciones en distintos soportes representativos del sistema, evaluando la respuesta de la unión soldada en cada uno de los casos de análisis. Los resultados permitieron concluir que dichas uniones no presentarán fallas durante la operación de las canaletas. Tanto los soportes como las canaletas fueron manufacturados en las dependencias de MAD.
